串口DNC传输参数设置

数控设备一般都支持串口DNC传输，汇智系统支持本地串口传输和汇智无线串口传输两种串口传输，本地串口传输需要设定串口端口号，端口范围1-1023，因此配合虚拟串口技术及串口服务器可组建大型以太局域网设备网络。汇智无线串口传输不需要设定COM口号，使用时需要对汇智无线传送器进行对码操作自动完成设备地址的分配。在设置串口传输参数前用户须详细弄清数控系统说明书的联机传输部分，需要设置的参数有4个页面，即端口设置、发送文件、接收文件、远程请求4个页面。

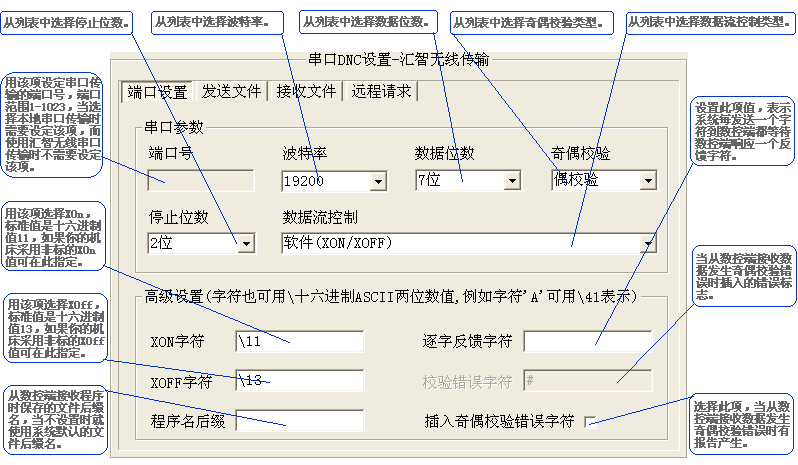

端口设置主要是设置与机床串口相配的通讯参数，如下图所示。

上图所示：串口DNC传输的端口设置

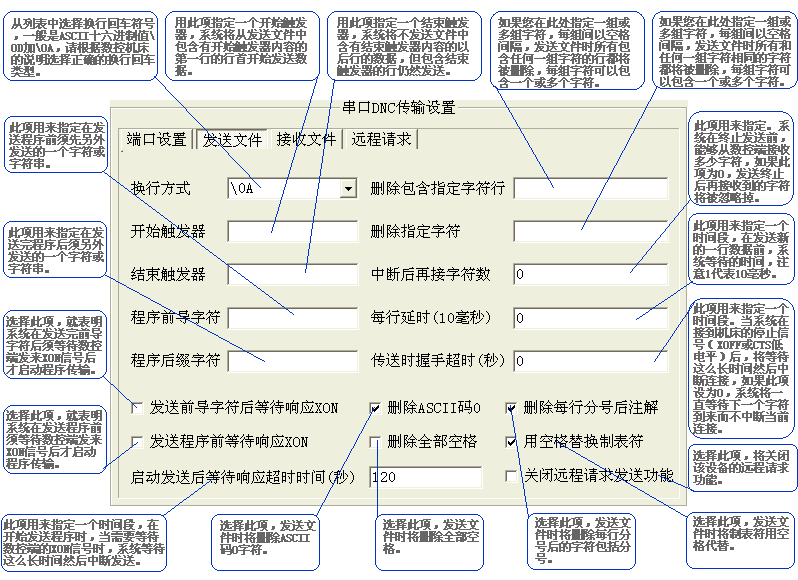

发送文件页面主要是设置发送程序到数控设备时的握手及文件处理参数项，各项参数的意义如下图所示。

上图所示：串口DNC传输的发送文件设置

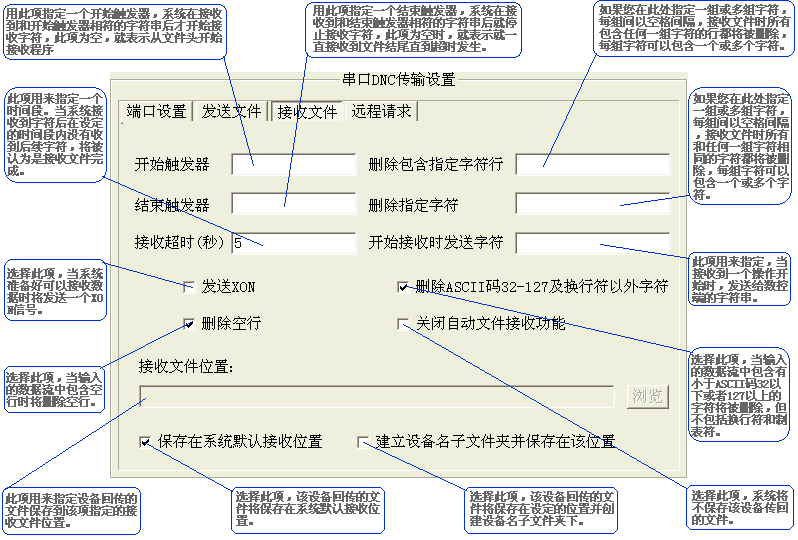

接收文件页面主要是设置从数控设备上传到远程计算机时的握手及文件处理参数项，各项参数的意义如下图所示。

上图所示：串口DNC传输的接收文件设置

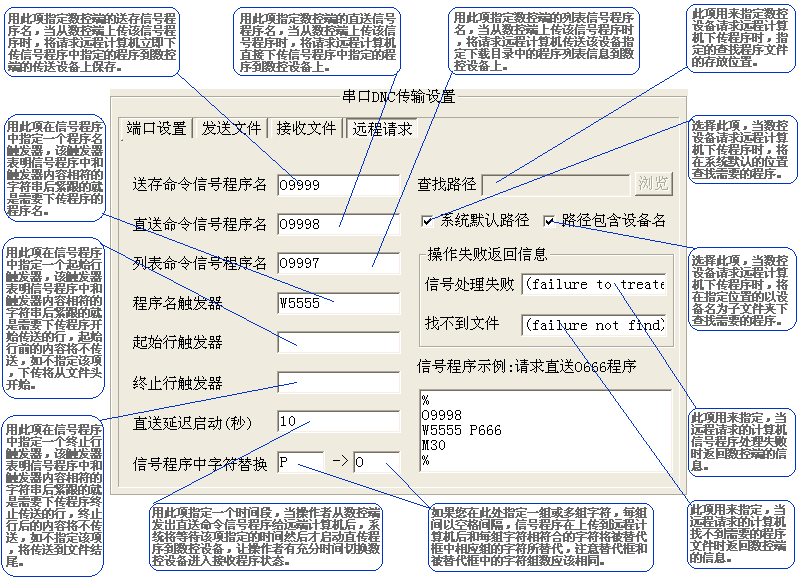

远程请求页面主要是设置在数控设备端请求远程计算机传送程序时的握手及文件处理参数项，有了远程请求功能操作人员在机床控制面板前就可以独自完成程序的下传与上传，无需其他人员协同参与，无需来回跑动，各项设置参数的意义如下图所示。

上图所示：串口DNC传输的远程请求设置
