使用汇智系统组建数控DNC网络系统优势: |
(1)可以无线方式组建数控设备DNC网络,建网快,无需布线,硬件投入成本低,当需要移动设备或更改设备布局时能零损耗快速完成网络重组。

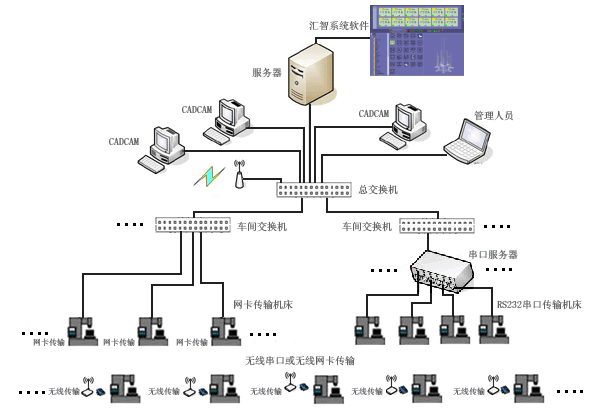

(2)网络功能齐全,是组建大型设备网络的优选平台。汇智无线网络、标准串口网络、串口服务器以太局域网络、网卡FTP传输以太局域网络等多种组网方式可以混合布置,并在汇智系统软件下集中统一管理,汇智系统软件界面功能强大,所有设备都能在前台实时图形监控,并有完备的设备操作记录可追溯查询。
(3)传输功能强大,不但能实现普通串口DNC系统具有的双向通讯、远程传送及上传、边传边加工等常规功能,汇智系统特有的程序远端存储功能,程序可提前经无线网络保存在数控端的传送设备上。操作人员在机床控制面板前就可以独自完成程序的下传与上传,无需其他人员协同参与,无需来回跑动。
(4)支持加工中心、数控车、数控铣(数控锣)、数控雕铣机等标准数控设备,同时也支持使用3B、4B代码的线切割专用数控设备(该功能汇智系统专有,目前任何其它DNC系统无此功能),纳入汇智系统统一管理。
(5)网卡通讯是数控设备的发展方向,汇智系统支持对带网卡数控设备的FTP网络传输,汇智FTP服务专门针对数控设备网络优化,更适合数控设备FTP联网。
(6)系统操作、维护简单,非专业人士一小时内即能掌握全部,不必配备专业维护人员,系统运行及维护成本极低。
(7)汇智系统运行稳定,性价比高,投入成本低,视企业厂区面积范围及联网设备数量及组网方式不同系统总价在1000元以下/每个数控节点。
(8)汇智系统是完全自主知识产权产品,可根据用户的特殊要求开发定制,用户永远不必担心产品的持续发展及升级维护等问题。
|
|
汇智系统网卡FTP传输设备参数设置: |
所谓FTP是标准以太网络文件传输协议,需要FTP服务器软件及客户端FTP支持才能建立FTP文件传输。汇智FTP服务支持多网卡,跨网段传输,改进了账号的管理,具备一般FTP服务器软件的账号密码管理功能外,增加了设备IP地址校验登陆功能,即使所有设备设置相同的账号密码甚至不设账号密码,汇智FTP也能自动根据设备的IP地址校验合法性并登录相应的文件目录,简化了设备账户的设置管理,更增加了安全性。汇智FTP增加了程序文件传输限定功能,当选中该功能后,就可以限制FTP网络只传输数控程序文件而关闭其它文件类型的传输。汇智FTP很好的解决了允许设备上传程序和服务器中重要程序文件的保护问题,当选择打开上传功能并关闭删除文件功能时,就不能上传服务器中已存在的同名文件,但能修改为其它文件名上传,既保护了服务器中的程序不被覆盖又能开通设备的程序上传功能。 |
|

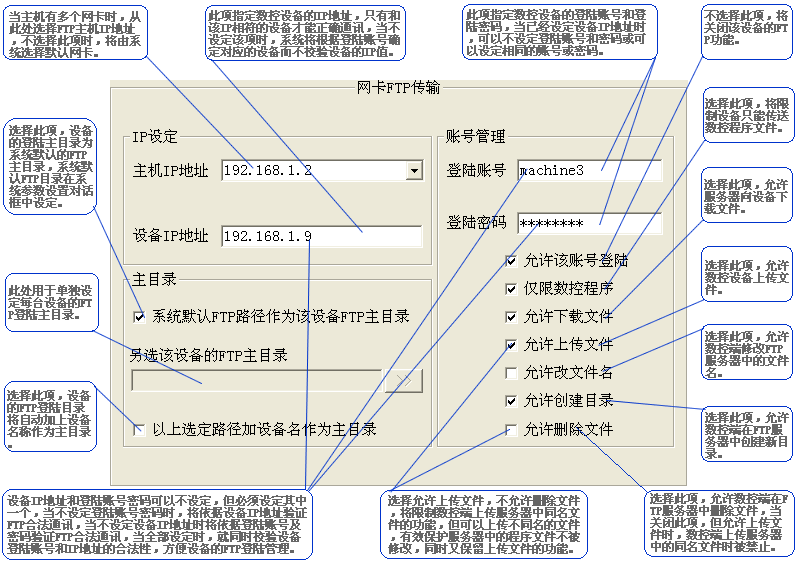

本图所示:网卡FTP传输参数设置 |
在数控设备端,将数控设备上的网卡和主机IP地址、账号、密码设定正确,完成数控设备网卡参数设置,就能正确实现设备FTP联网传输。 |
|
汇智系统串口DNC传输设备参数设置: |
汇智系统串口DNC传输模块功能强大,能设置成各种标准的串口协议与各种不同传输标准的数控设备对接,打开设备设置窗口,在参照设备列表中选择相符的设备类型,能够立即完成该设备所有传输参数的配置,当参照设备列表中没有您需要的数控设备类型时,可以点击加载其它参照设备加载第三方的参照设备文件。如果您熟悉当前数控设备传输参数配置,也可以创建该设备的第三方参照设备文件,让其他用户能共享您的智慧,第三方参照文件编辑方法可以参照汇智系统安装目录下的devset.ini文件创建。汇智系统支持本地串口传输和汇智无线串口传输两种串口传输,本地串口传输需要设定串口端口号,端口范围1-1023,配合虚拟串口技术及串口服务器可组建大型以太局域网设备网络。汇智无线串口传输不需要设定COM口号,使用时需要对汇智无线传送器进行对码操作自动完成设备地址的分配。 |
|

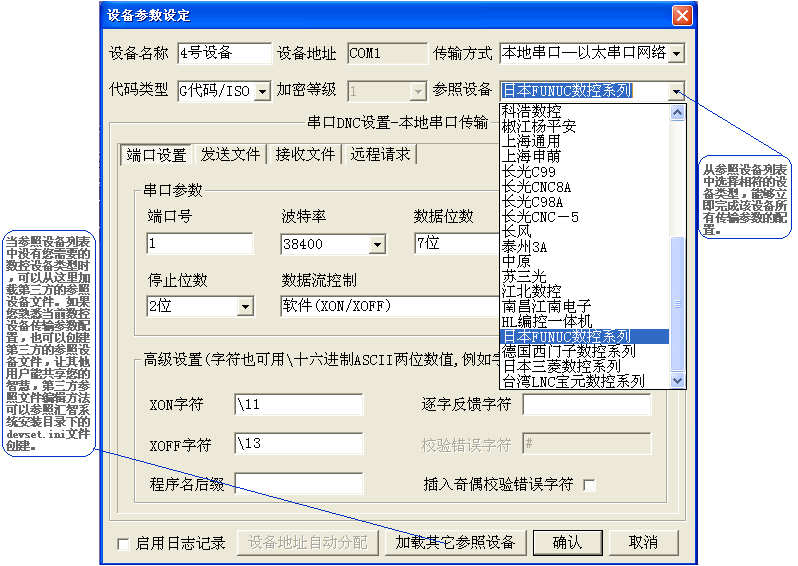

本图所示:在参照设备列表快速完成设备传输参数的设置 |
|
读懂机床数控系统说明书的联机传输部分,就能自己设定该设备的串口DNC传输参数。需要设置的参数有4个页面,即端口设置、发送文件、接收文件、远程请求4个页面。 |
|
端口设置主要是设置与机床串口相配的通讯参数,如下图所示。 |
|

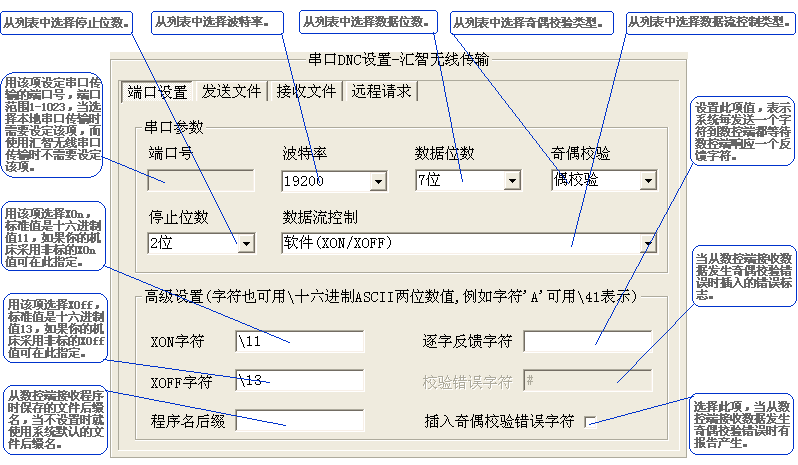

本图所示:串口DNC传输的端口设置 |
|
发送文件页面主要是设置发送程序到数控设备时的握手及文件处理参数项,各项参数的意义如下图所示。 |
|

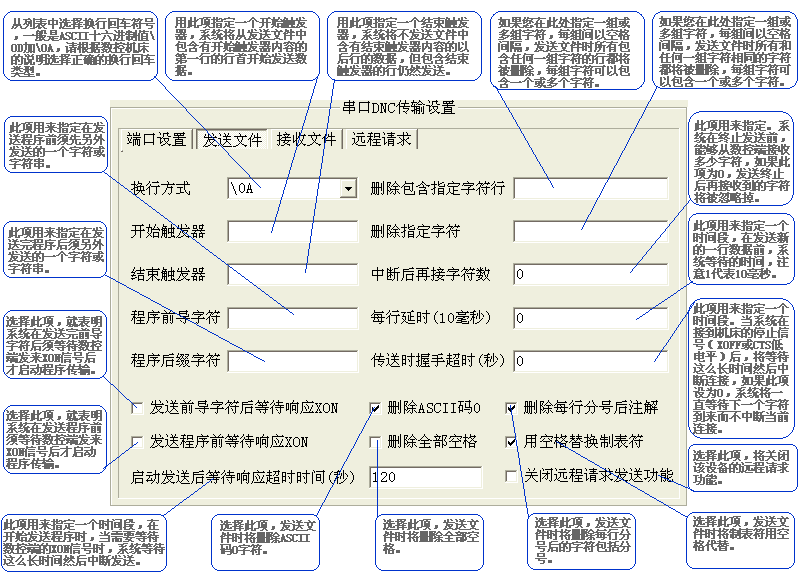

本图所示:串口DNC传输的发送文件设置 |
|
接收文件页面主要是设置从数控设备上传到远程计算机时的握手及文件处理参数项,各项参数的意义如下图所示。 |
|

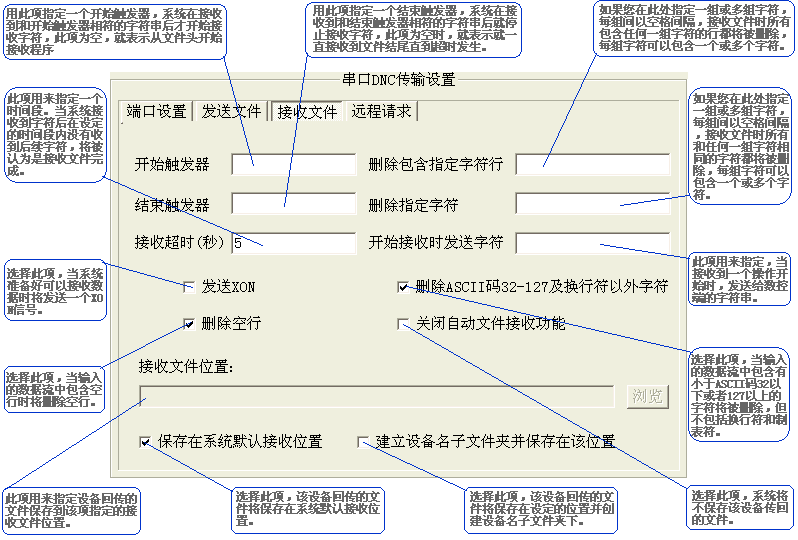

本图所示:串口DNC传输的接收文件设置 |
|
远程请求页面主要是设置在数控设备端请求远程计算机传送程序时的握手及文件处理参数项,有了远程请求功能操作人员在机床控制面板前就可以独自完成程序的下传与上传,无需其他人员协同参与,无需来回跑动,各项设置参数的意义如下图所示。 |
|

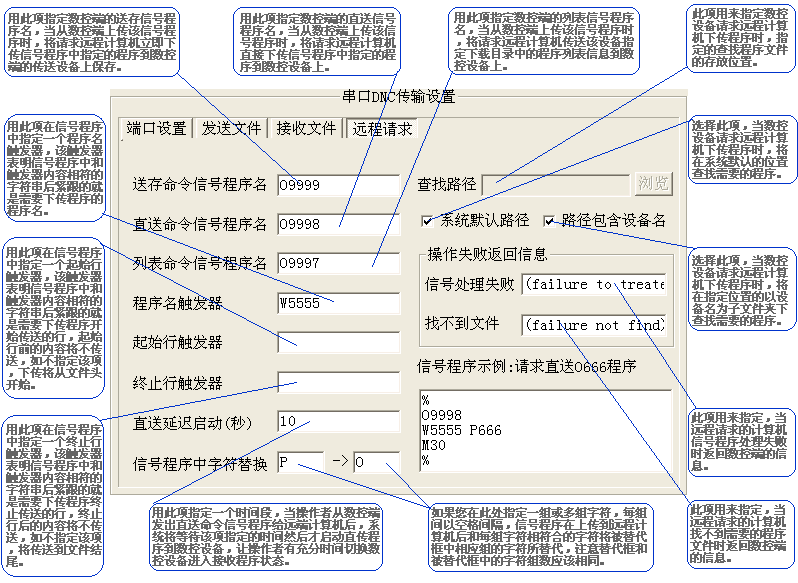

本图所示:串口DNC传输的远程请求设置 |
|
怎样用工具软件探测数控设备串口DNC传输的参数细节: |
如果在参照设备中找不到您的数控设备类型,也无法从数控系统说明书中了解到该台数控系统串口传输参数设置要求,有一款工具软件AccessPort可以帮您的大忙(可以从本站软件下载页面下载),该软件是一款集端口监控调试、拦截数据功能为一体的串口调试工具,开启该软件的串口监控功能后,然后您用该台数控厂家提供的传输软件和数控机床进行上传和下传程序测试,该软件就能完整记录串口的端口设置和数据传输的交互过程,从这些记录数据中您就能分析出该台数控设备串口DNC参数的设置要求和握手参数的设置,当然也可以将这个记录文件交给我们分析,然后我们会分析这个记录文件并创建一个和您的数控设备相符的参照设备文件,这样就能解决这台数控DNC参数的配置问题。 |
|
怎样创建第三方参照设备文件: |
利用记事本等简单文本编辑工具就能创建第三方参照设备文件,创建完成后保存为“.ini”后缀名的文本文件就能被汇智系统识别和加载。 |
参照文件编制规则:
以<DEVICEMODEL>:作为设备头,<END>作为设备尾,P加三位数字作为参数编号(例如P300:就代表串口DNC传输换行方式的参数项),参数编号后紧跟参数值表示。
P1开始的参数表示首页、同步、应答页面的参数,P2开始的参数是串口DNC传输端口设置页面的参数,P3开始的参数是串口DNC传输端口发送文件的参数,P4开始的参数是串口DNC传输接收文件页面的参数,P5开始的参数是串口DNC传输远程请求页面的参数。
|
同步传输设备参照文件参数对照举例: |
<DEVICEMODEL>:HX-Z5同步传输 |
;设备头,表示在参照列表中显示的设备名称 |
P100:1 |
;传输方式-1表示同步传输,2表示应答传输,3表示串口DNC传输 |
P101:1 |
;代码类型-1表示3B/4B/R3B,2表示G/ISO |
P102:1 |
;有效电平-1表示高电平有效,0表示低电平有效 |
P103:15 |
;停机码-这里设定15,按实际设备要求设定 |
P104:15 |
;暂停码-这里设定15,按实际设备要求设定 |
P105:5000 |
;同步脉冲宽度(微秒)-这里设定5000,按实际设备设合理数值 |
P106:5000 |
;同步脉冲间隔(微秒)-这里设定5000,按实际设备设合理数值 |
P107:1 |
;同步时钟为有效电平时送数据-1表示开启,0表示关闭这个功能 |
<END> |
;该设备设置结束 |
|
应答传输设备参照文件参数对照举例: |
<DEVICEMODEL>:海曙富茂 |
;设备头,表示在参照列表中显示的设备名称 |
P100:2 |
;传输方式-1表示同步传输,2表示应答传输,3表示串口DNC传输 |
P101:1 |
;代码类型-1表示3B/4B/R3B,2表示G/ISO |
P102:0 |
;有效电平-1表示高电平有效,0表示低电平有效 |
P103:15 |
;停机码-这里设定15,按实际设备要求设定 |
P104:15 |
;暂停码-这里设定15,按实际设备要求设定 |
P107:1 |
;应答时钟为有效电平时送数据-1表示开启,0表示关闭这个功能 |
P108:120 |
;直送启动后等待超时时间(秒)-0为无限等待直到手动取消 |
<END> |
;该设备设置结束 |
|
串口DNC传输设备参照文件参数对照举例: |
<DEVICEMODEL>:FANUC 0I Mate |
;设备头,表示在参照列表中显示的设备名称 |
P100:3 |
;传输方式-1表示同步传输,2表示应答传输,3表示串口DNC传输 |
P101:2 |
;代码类型-1表示3B/4B/R3B,2表示G/ISO |
P201:9 |
;波特率-1到10表示110,300,600,1200.2400,4800,9600,14400,19200.. |
P202:1 |
;数据位数-1表示7位,2表示8位 |
P203:3 |
;奇偶校验-1表示无校验,2表示奇校验,3表示偶校验...... |
P204:2 |
;停止位数-1表示1位,2表示2位 |
P205:2 |
;数据流控制-1表示无,2是软件(XON/XOFF),3是硬件(RTS/CTS)..... |
P206:\11 |
;xon字符-16进制11 |
P207:\13 |
;xoff字符-16进制13 |
P208: |
;程序名后缀-不设置默认为nc |
P209: |
;逐字反馈字符-不设置 |
P210:# |
;奇偶校验错误字符-# |
P211:0 |
;插入奇偶校验错误字-1表示开启,0表示关闭这个功能 |
P300:1 |
;换行方式-1表示\0D+\0A,2表示\0A,3表示\0D...... |
P301: |
;发送程序开始触发器-不设置 |
P302: |
;发送程序结束触发器-不设置 |
P303: |
;程序前导字符-不设置 |
P304: |
;程序后缀字符-不设置 |
P305: |
;发送程序删除包含指定字符的行-不设置 |
P306: |
;发送程序删除指定字符-不设置 |
P307:0 |
;中断后再接字符数-0 |
P308:0 |
;每行延迟发送时间(单位10毫秒)-0表示不延迟 |
P309:0 |
;发送时握手超时(单位1秒)-0表示无限等待,直到手动取消 |
P310:0 |
;发送前导字符后等待响应XON-1表示开启,0表示关闭这个功能 |
P311:1 |
;发送程序前等待XON-1表示开启,0表示关闭这个功能 |
P312:1 |
;删除发送程序中的ASCII0-1表示开启,0表示关闭这个功能 |
P313:0 |
;删除发送程序中的空格-1表示开启,0表示关闭这个功能 |
P314:0 |
;空格代替制表符-1表示开启,0表示关闭这个功能 |
P315:1 |
;删除每行分号后注解-1表示开启,0表示关闭这个功能 |
P316:120 |
;启动发送后等待响应超时时间(秒)-0为无限等待直到手动取消 |
P400: |
;接收程序开始触发器-不设置 |
P401: |
;接收程序结束触发器-不设置 |
P402:5 |
;接收超时(秒)-5 |
P403: |
;接收程序删除包含指定字符的行-不设置 |
P404: |
;接收程序删除指定字符-不设置 |
P405: |
;开始接收时发送字符-不设置 |
P406:0 |
;准备好接收数据前发送XON-1表示开启,0表示关闭这个功能 |
P407:1 |
;接收程序删除空行-1表示开启,0表示关闭这个功能 |
P408:1 |
;删除ASCII码32-127及换行符以外字符-1是开启,0是关闭这个功能 |
P500:O9999 |
;送存命令信号程序名-设定为你自定义的程序名 |
P501:O9998 |
;直送命令信号程序名-设定为你自定义的程序名 |
P502:O9997 |
;列表命令信号程序名-设定为你自定义的程序名 |
P503:W5555 |
;程序名触发器-设定为你自定义的字符串 |
P504: |
;起始行触发器-不设置 |
P505: |
;终止行触发器-不设置 |
P506:10 |
;直传延迟启动(秒)-10 |
P507:P |
;信号程序中需替换字符 |
P508:O |
;信号程序中替换后字符 |
P509:(failure to treate) |
;信号程序错误信息-(failure to treate) |
P510:(failure not find) |
;找不到文件失败信息-(failure not find) |
<END> |
;该设备设置结束 |
|
按以上格式用记事本创建完成后保存为任意文件名,并以“.ini”作为后缀名,就能被汇智系统作为第三方参照设备文件加载和调用。 |
|
